一、概述

        HRDK-03B型干油電氣控制箱是以C P U為核心的控制系統，控制箱面板上有數碼顯示和輕觸鍵，潤滑時間和間隔時間可以在面板上顯示和設置，可在面板上完成所有操控。

        自動識別壓差開關、壓力控制器和液壓換向行程開關的信號，取信號的變量作為換向標志，采用兩線制接線方式工藝潤滑，接線無須認向，采用壓力信號和時間信號雙重?fù)Q向方式，保證系統可靠換向。

        HRDK-03B型電控箱可以取代所有老式干油電控箱，它是干油潤滑系統比較先進、科學的電氣控制箱。

        HRDK-03B型電控箱可自動運行、手動控制、遠程啟停，還有加油泵自動控制和DCS信號(油泵運行、系統故障、備妥)。

四、新型單片機多功能電氣控制箱的使用要點

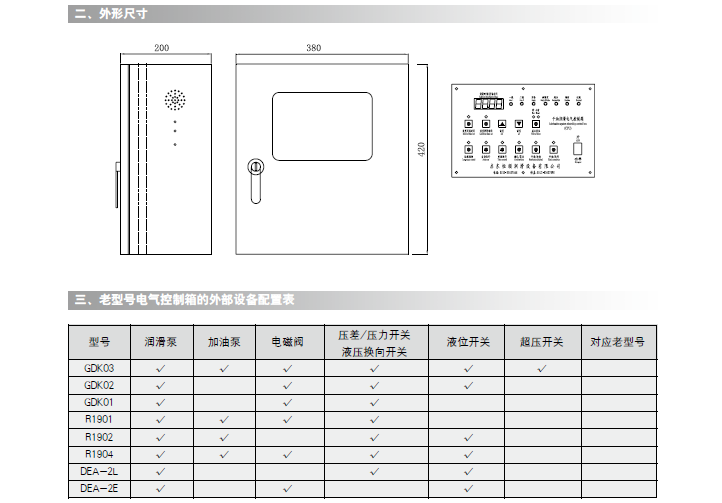

        1、本型號電氣控制箱兼容表內所有老型號；

        2、配置表內沒有的外設部件不要接線；

        3、兼容壓差開關，壓力開關，液壓換向閥，而且可接成兩線制；

        4、潤滑監控時間不要設置得過長，應比實際供油時間長1分-3分鐘，否則定時換向時間過長；

        5、運行前必須將潤滑監控時間和間隔時間設置好；

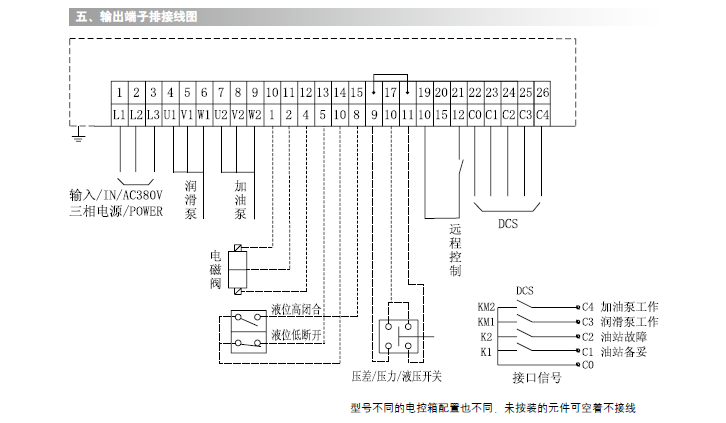

        6、遠程控制為無源觸點（有源接入會燒毀控制箱）。

注意：

        開機后交替顯示監控時間和間隔時間

        按下“監控時間”或“間隔時間”鍵時對應的數碼管閃爍

        每按鍵一次設置位移動一位，可對閃爍的位循環設置時間

        大間隔時間一屏9999時，第二屏00分59秒，大潤滑時間為99分59秒

        時間設置后必須按“復位”鍵確認后才可進入下一步操作

        按“復位”鍵可停止任何操作返回待機狀態

        如果過載指示燈亮則系統停機，將熱繼電器復位后方可正常
